アルティマ(Uグリップ)防鳥ワイヤー (PAT)
|
φ1.2ワイヤーセットD-1_1 |
φ1.2ワイヤーセットD-1_2 |
φ1.2ワイヤーセットD-1_3 |
φ1.2ワイヤーセットD-1_4 |
|
|
|
|||
| 防鳥ワイヤー | UBW-20 (L=2m) ×2組 | UBW-20 (L=2m) ×2組 | UBW-40 (L=4m) ×2組 | UBW-40 (L=4m) ×2組 |
| 支柱 | UBS-FN2-2 (3～16mm)×2本 | UBS-FN3-2 (9～24mm)×2本 | UBS-FN2-2 (3～16mm)×3本 | UBS-FN3-2 (9～24mm)×3本 |
【セット品】φ1.2ワイヤーセットD-1：防鳥ワイヤーUBWシリーズ＋支柱UBS-FN-2 (一般形鋼用フランジ部専用支柱)
構成部材：

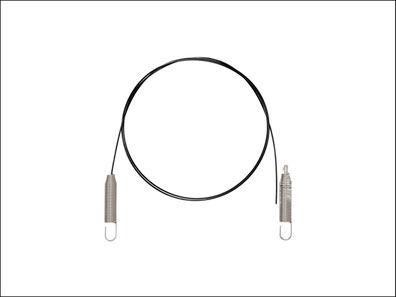

・防鳥ワイヤーセット：UBWシリーズ (線径φ1.2)×2組
ワイヤー長はL=2,000かL=4,000の2種類から選択

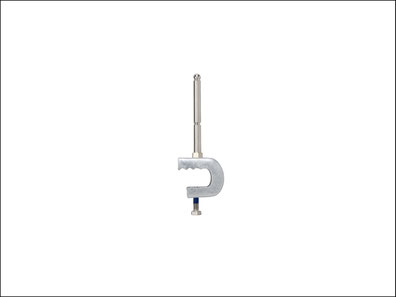

・支柱UBS-FN-2 (一般形鋼用フランジ部専用支柱_ワイヤー2段仕様)
支柱UBS-FN2のフランジ厚は3mm～16mmとなります。
支柱UBS-FN3のフランジ厚は9mm～24mmとなります。

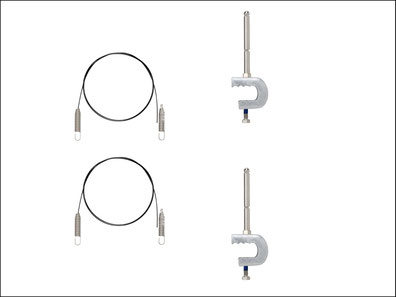

※ 防鳥ワイヤー L=2,000は、支柱UBS-FN×2本セットとなります。

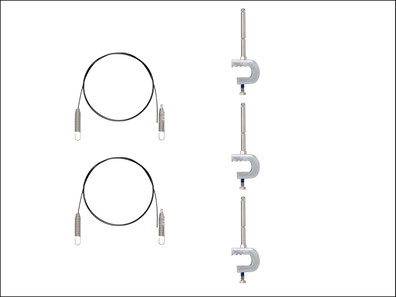

※ 防鳥ワイヤー L=4,000は、支柱UBS-FN×3本セットとなります。
￥10,280
税別 / 送料別途
- お届け日数：10日程度 ※在庫次第で出荷が早くなる可能性がございます
|
仕様
|
|
|
|
|
||
|
品番 |
UBW-20 |
UBW-40 |
支柱UBS-FN2-2 | 支柱UBS-FN3-2 |
| ワイヤー長 | L=2,000mm | L=4,000mm | - | |
| ワイヤー段 | - | - | 2段 | |
| フランジ厚 | - | 3～16mm | 9～24mm | |
| 材質 | バネ部：SUS304 グリップ部：真鍮 ワイヤー部：SUS304（7×7） | SUS304 (支柱部)、スチール (台座部) | ||
| 仕上げ | グリップ部：ニッケルメッキ | 溶融亜鉛メッキ | ||
| 線径 | コーティングワイヤー Φ1.0～1.2mm(黒) | - | ||
| 付属 | 寸法以内で長さは自由に調整できます | Ｍ6 L=25 mm（振動に対応／緩み止め加工ボルト付） | ||
UBWシリーズ：
※ ワイヤーの張り具合の目安は、目視で水平を保つ程度です。
※ 両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(50～55mm程度)です。
※ 改良のため、予告なく形状・仕様を変更することがあります。
支柱UBS-FN：
※ 端部、中間支柱共通
※ 緩み止め加工ボルトを付属しておりますが、取付の際はしっかりとボルトを締めて下さい。
※ 中間に用いる支柱は、2,000mmピッチを目安に設置して下さい。
※ 緩み止め加工ボルトを付属し、振動に対応しています。
※ 塗装、その他仕上げ等は対応させていただきます。その他フランジ厚はご相談下さい。
|
設置手順
|
|
ご注意
|
- 両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(50～55mm程度)です。
- 取付けは必ず構造物先端から30～40mm程度内側に施工して下さい。
- 建物際部に取付けが出来ない場合は、台座を直角方向に設置し、支柱部をせり出して取り付けて下さい。
- 壁付けの場合は、支柱部を取りはずし台座のみでご使用ください。
- 台座と支柱をつなぐビスを緩めることで、支柱のワイヤー通し孔の向きが変更できます。
- 防水が必要な箇所での設置は取付後、ビス部に防水処理をしてください。
- 取付ビスに関して、取付箇所に合わせて、市販品をご使用ください。
※ バネグリップ内部は錆びづらい材質を使用しておりますが、設置場所、設置環境によっては、錆びが発生する可能性がございます。
ただし、錆びが発生しても、ワイヤーロックには影響ございません。
