ワイヤー式振れ止め アルティマ ワイヤーロック (振れ止めワイヤーシステム)
|
φ3.0ワイヤーセットC_1 |
φ3.0ワイヤーセットC_2 |
|
|
||
| 端部金具 | ULG-3012(グリップ)：1個 (プレート込) | |
| ワイヤー | M6アイボルト付きワイヤーL=1,000 | M6アイボルト付きワイヤーL=2,000 |

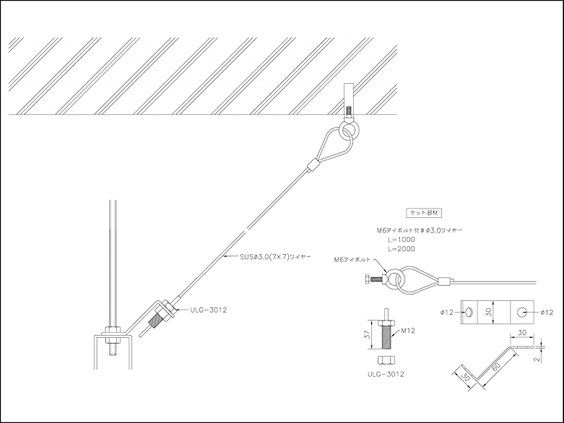

【セット商品】φ3.0ワイヤーセットC
構成部材：
・ULG-3012 (プレート、ナット込み)×1個
・M6アイボルト付きワイヤー (線径φ3.0) L=1,000もしくはL=2,000から選択
※ 許容荷重：M6アイボルト付きワイヤーカシメが170kg以内となります
￥3,700
税別 / 送料別途
- お届け日数：10日程度 ※在庫次第で出荷が早くなる可能性がございます
|
仕様
|
|
左：ULG-3012 (グリップ) 右：ULG-3012 A (端部) |
プレート ULP-3002 |
ワイヤー：M6アイボルト付き支柱 | |
|
|
|
|
| ワイヤー線径 | φ3.0 | φ3.0・φ1.5共通 | φ3.0、φ1.5 |
|
材質 |
真鍮・鉄 | SUS |
ワイヤー：SUS304 M6アイボルト：鉄、ニッケルメッキ |
| 仕上げ | ユニクロメッキ | - | - |
|
ネジ仕様 |
M12 | - | - |
| 安全荷重 |
1,670Ｎ（170kg以内） |
- |
- |
| 備考 | ナット共 | 穴径φ12 (φ3.0、φ1.5共通) |
ワイヤー長：L=1,000mm、2,000mm 付属：M6アイボルト、ナット |
|
ご注意
|
- ワイヤー切断には、素線のほつれが起きないようにワイヤーカッターをご使用ください。
- グリップはロック力が強いため、荷重を加えたあとのロック解除に力が要る場合がありますが、強く解除させても再度のロック機能に支障はありません。
- グリップは機構が中に入っているために、通常のボルト類よりトルク値は小さくなります。無理な締め込みはしないでください。
- ワイヤーの切り口がほどけているとグリップに入り難くなります。ワイヤーはきれいにカットして捻るようにいれるとスムーズに入ります。
- グリップから出た余分なワイヤーは、40～50mm残してカットしてください。また余分なワイヤーが無理に押し曲げられるとロック機能に影響がでる場合がありますのでご注意ください。
- 弊社仕様のワイヤー以外は使用しないで下さい。また、安全のために傷んだり曲がったりしたワイヤーは使用しないでください。
- 切断、落下の恐れがあるので、エッジ部にワイヤーが直接接触しないようにしてください。
- 振れ止め金具の取付位置は、支持部材付近にしっかり固定してください。
- 本製品に塗料や油などを塗らないでください。
