ワイヤー調整吊り金具 アルティマ ライン グリップ
|

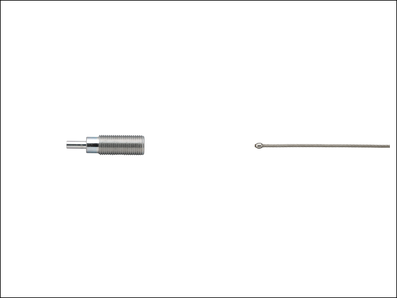

φ1.2 ULG ワイヤーセットA_1
|
φ1.2 ULG ワイヤーセットA_2 |
|
| 端部金具 | ULG-1208 | |
| ワイヤー |
端子付きワイヤー L=1m
|
端子付きワイヤー L=1.5m
|
|

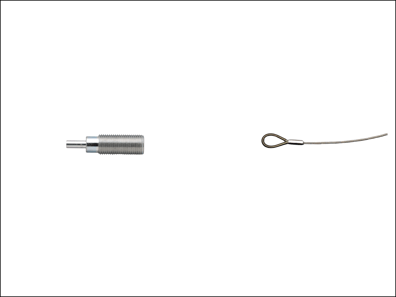

φ1.2 ULG ワイヤーセットB_1
|
φ1.2 ULG ワイヤーセットB_2 |
|
| 端部金具 | ULG-1208 | |
| ワイヤー | バネループ付きワイヤー L=1m | バネループ付きワイヤー L=1.5m |
【セット品】φ1.2ULGワイヤーセットA、B
構成部材：
・ULG-1208×1個
・ワイヤー(線径φ1.2)×1本 L=1,000もしくはL=1,500
ボール端子付きワイヤーもしくはバネループ付きワイヤーから選択
※ 化粧ナット×1個、管ナット(細目)×2個が含まれております
※ 許容荷重：ボール端子40kg以内、バネループ付き10kg以内となります
￥750
税別 / 送料別途
- お届け日数：10日程度 ※在庫次第で出荷が早くなる可能性がございます
|
仕様
|
| ULG-1208 | |
|
使用線径 |
φ1.2 |
|
材質 |
真鍮 |
| 仕上げ | 三価クロメート |
| ネジ仕様 | M8 P=0.75 |
| 備考 |
付属：化粧ナット(生地・Cr.)×1個、管ナット(細目)×2個 |
| ボール端子ワイヤー | |
|
使用線径 |
φ1.2 |
|
材質 |
SUS304 (7×7) |
| 備考 |
L=1,000mm、1,500mm 相手側支持材が端末金具の場合に使用可 |
| バネループ付きワイヤー | |
|
使用線径 |
φ1.2 |
|
材質 |
SUS304 (7×7)、スチール |
| 備考 |
L=1,000mm、1,500mm 相手側支持材に引っかけて使用可 |
|

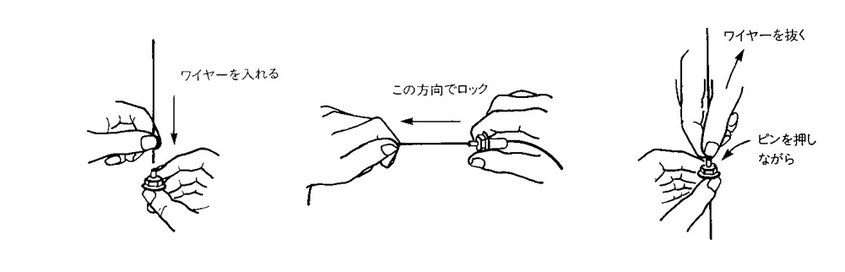

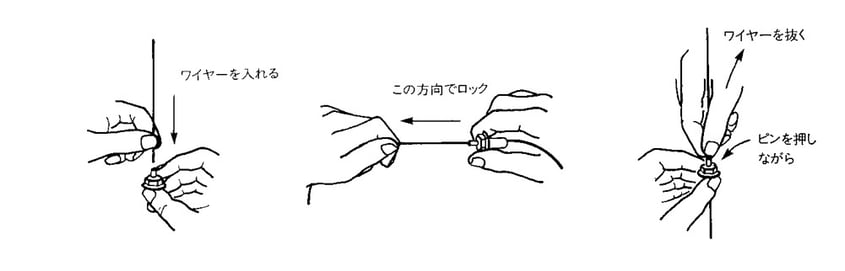

設置手順
|
|
ご注意
|
- グリップはロック力が強いため、荷重を加えたあとのロック解除に力が要る場合がありますが、強く解除させても再度のロック機能に支障はありません。
- グリップは機構が中に入っているために、通常のボルト類よりトルク値は小さくなります。無理な締め込みはしないでください。
- ワイヤーの切り口がほどけているとグリップに入り難くなります。ワイヤーはきれいにカットして捻るようにいれるとスムーズに入ります。
- グリップから出た余分なワイヤーは、40～50mm残してカットしてください。また余分なワイヤーが無理に押し曲げられるとロック機能に影響がでる場合がありますのでご注意ください。
- 安全のために傷んだり曲がったりしたワイヤーは使用しないでください。
- 本製品に塗料や油などを塗らないでください。
