ワイヤー調整吊り金具 アルティマ ライン グリップ
|
φ1.5 ULGワイヤーセットG_1 |
φ1.5 ULGワイヤーセットG_2 |
|
| 端部金具 | ULG-1560 | |
| ワイヤー |
端子付きワイヤー L=1m
|
端子付きワイヤー L=1.5m
|
|
φ1.5 ULGワイヤーセットH_1 |
φ1.5 ULGワイヤーセットH_2 | |
| 端部金具 | ULG-1560 | |
| ワイヤー | シンブル金具付きワイヤー L=1m | シンブル金具付きワイヤー L=1.5m |
【セット品】φ1.5ULGワイヤーセットG、H
構成部材：
・ULG-1560×1個
・ワイヤー(線径φ1.5)×1本 L=1,000もしくはL=1,500
ボール端子付きワイヤーもしくはシンブル金具付きワイヤーから選択
※ 許容荷重：55kg以内となります
￥1,140
税別 / 送料別途
- お届け日数：10日程度 ※在庫次第で出荷が早くなる可能性がございます
|
仕様
|

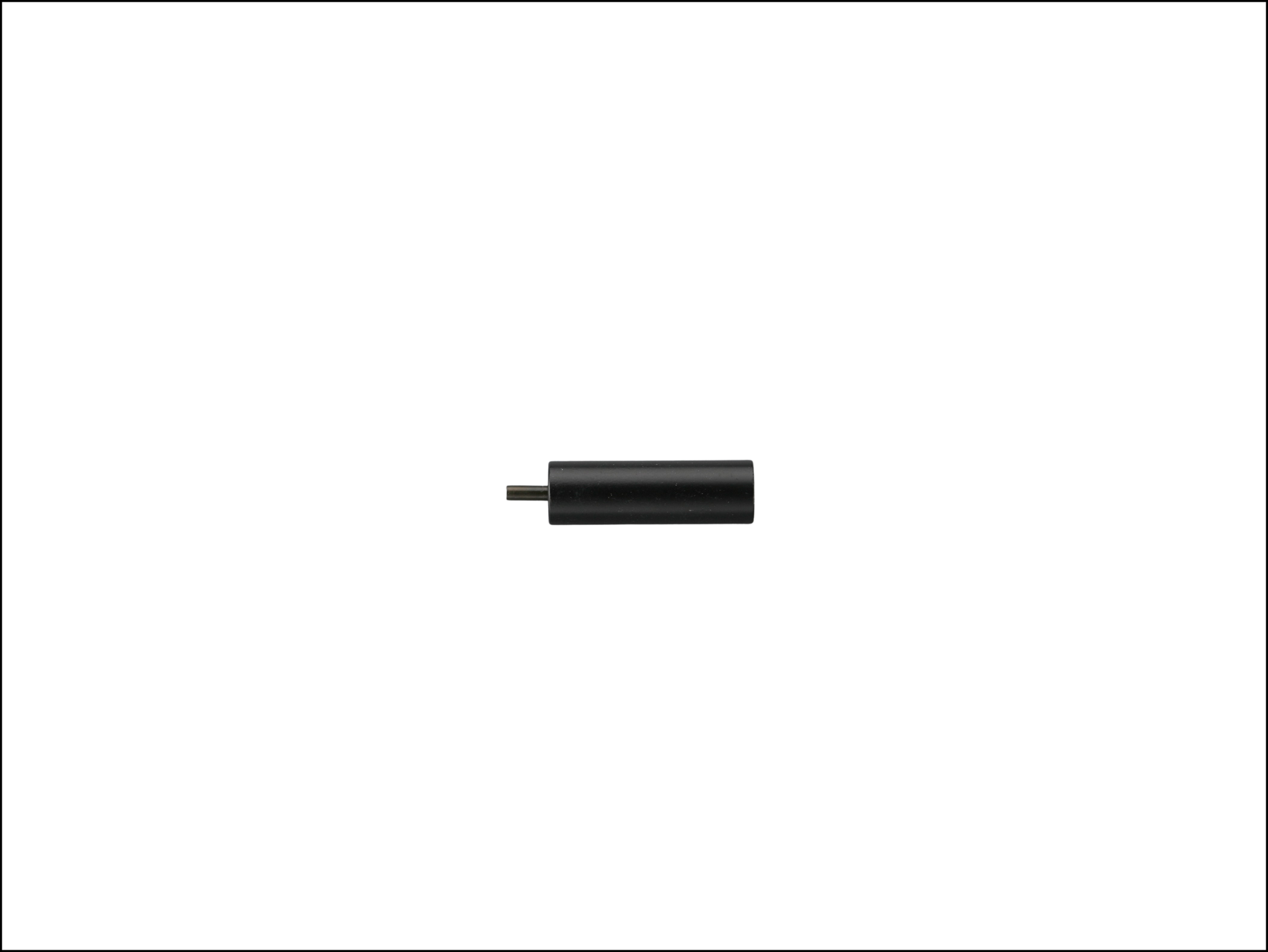

| ULG-1560 | |
|
使用線径 |
φ1.5 |
|
材質 |
真鍮 |
| 仕上げ | 塗装 |
| ネジ仕様 | M10 P=1.5内ネジ |
| 備考 | 張線機能型 |

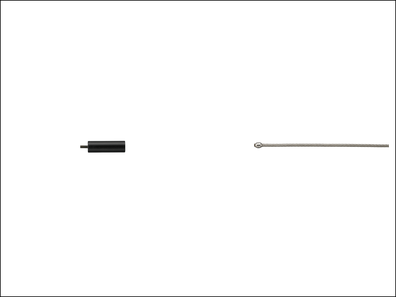

| ボール端子ワイヤー | |
|
使用線径 |
φ1.5 |
|
材質 |
SUS304 (7×7) |
| 備考 |
L=1,000mm、1,500mm 相手側支持材が端末金具の場合に使用可 |

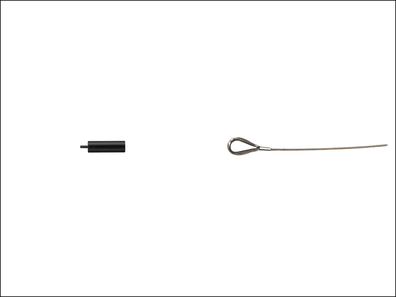

| シンブル金具付きワイヤー | |
|
使用線径 |
φ1.5 |
|
材質 |
SUS304 (7×7)、スチール |
| 備考 |
L=1,000mm、1,500mm 相手側支持材に引っかけて使用可 |
|

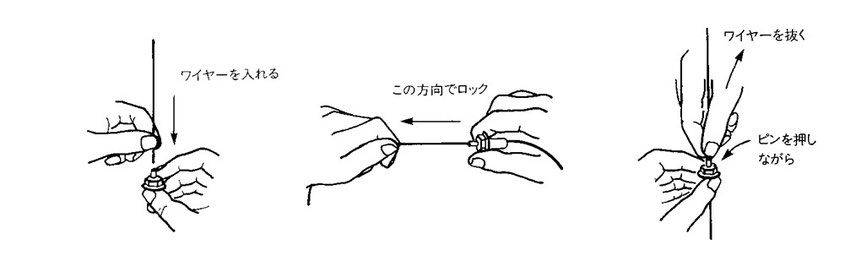

設置手順
|
|
ご注意
|
- グリップはロック力が強いため、荷重を加えたあとのロック解除に力が要る場合がありますが、強く解除させても再度のロック機能に支障はありません。
- グリップは機構が中に入っているために、通常のボルト類よりトルク値は小さくなります。無理な締め込みはしないでください。
- ワイヤーの切り口がほどけているとグリップに入り難くなります。ワイヤーはきれいにカットして捻るようにいれるとスムーズに入ります。
- グリップから出た余分なワイヤーは、40～50mm残してカットしてください。また余分なワイヤーが無理に押し曲げられるとロック機能に影響がでる場合がありますのでご注意ください。
- 安全のために傷んだり曲がったりしたワイヤーは使用しないでください。
- 本製品に塗料や油などを塗らないでください。
