ワイヤー式防鳥システム

アルティマ(Uグリップ)防鳥ワイヤー (PAT)




 部材構成パターン①_防鳥ワイヤーセット

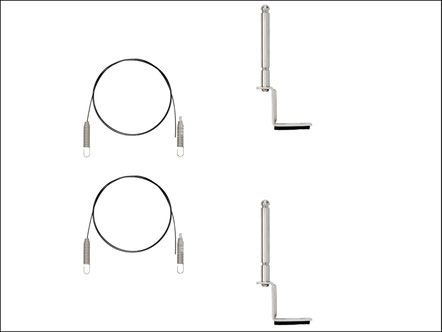

Uグリップ防鳥ワイヤー+バネ + 設置箇所に合わせた支柱



部材構成パターン①は、Uグリップ防鳥ワイヤー+バネと設置箇所に合わせた支柱を選択するだけです。



設置条件例

図面等で必要数量、ワイヤー長等を把握している

構成例

L=5,000×12組、L=3,000×8組等

メリット
  • 部材の紛失がほとんどない(ワイヤーとバネグリップが一体になっているため)
  • 施工工数・時間の削減

    • ワイヤーの切断が不要
    • 誰が取り付けてもワイヤーのテンションにばらつきがない
    • 世界一簡単なワイヤーセットの取り付け
  • 作業効率の向上

デメリット
  • 必要な部材数量が詳細に記載されていない場合、部材が不足する可能性がある

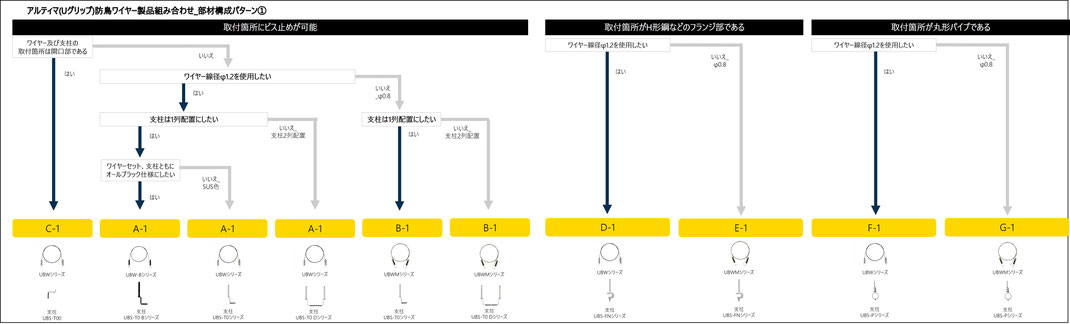

 納まりパターン例





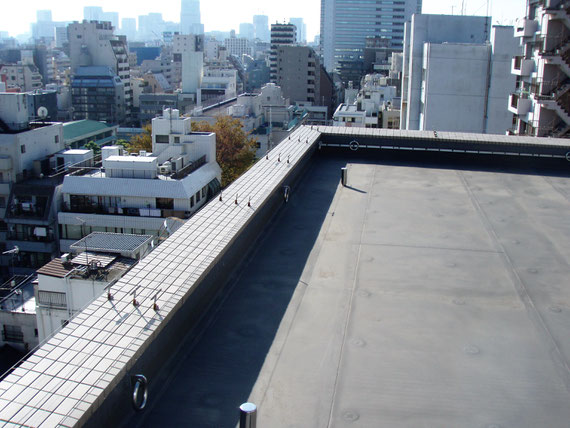

 Uグリップ防鳥ワイヤーセット + 一般用(ビス止め可能箇所) UBS-T0 (A1~C1)



主に下地が金属バネ部やコンクリート部など、ビス止めが可能な箇所に設置して下さい




A-1

防鳥ワイヤー UBW、UBW(B)シリーズ(φ1.2)

支柱

支柱UBS-T0、T0 B、T0 D





T0 (B)】PDF



【T0 D】PDF




施工手順書(PDF)





B-1

防鳥ワイヤー UBWMシリーズ (φ0.8)

支柱

支柱UBS-T0、T0 B、T0 D





【T0 (B)】PDF



【T0 D】PDF




施工手順書(PDF)





C-1

防鳥ワイヤー UBWシリーズ(φ1.2)

支柱

支柱UBS-T00





【T00】PDF



-




施工手順書(PDF)






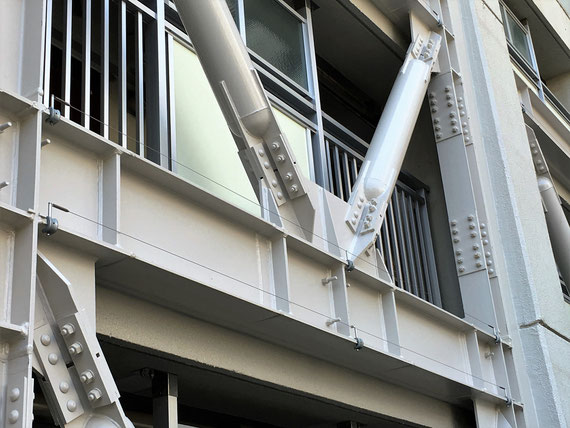

 本体 Uグリップ防鳥ワイヤーセット + 一般形鋼用フランジ部専用 UBS-FNシリーズ (D1~E1)



主に設置箇所がH型鋼部などの場合にご選択ください




D-1

防鳥ワイヤー UBWシリーズ(φ1.2)

支柱

支柱UBS-FN





PDF



施工手順書(PDF)


E-1

防鳥ワイヤー UBWMシリーズ (φ0.8)

支柱

支柱UBS-FN





PDF



施工手順書(PDF)



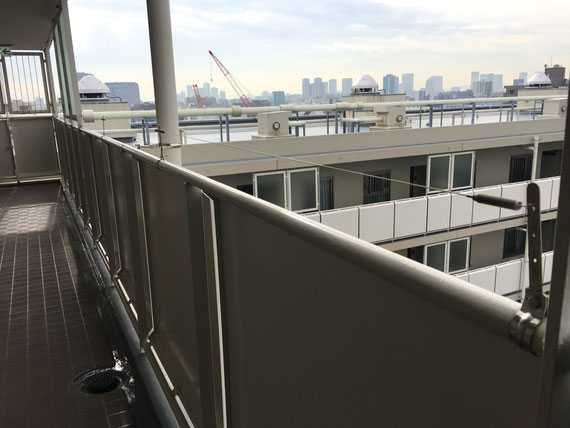

 本体 Uグリップ防鳥ワイヤーセット + 丸形パイプ専用 UBS-Pシリーズ (F1~G1)



主に設置箇所が丸形パイプなどの場合にご選択ください




F-1

防鳥ワイヤー UBWシリーズ(φ1.2)

支柱

支柱UBS-P





PDF



施工手順書(PDF)


G-1

防鳥ワイヤー UBWMシリーズ (φ0.8)

支柱

支柱UBS-P





PDF



施工手順書(PDF)



 設置手順



設置手順はUBWシリーズと同様、バネ部をフック支柱に引っ掛けるだけ、ワイヤーをループにし、カシメる必要がありません。
