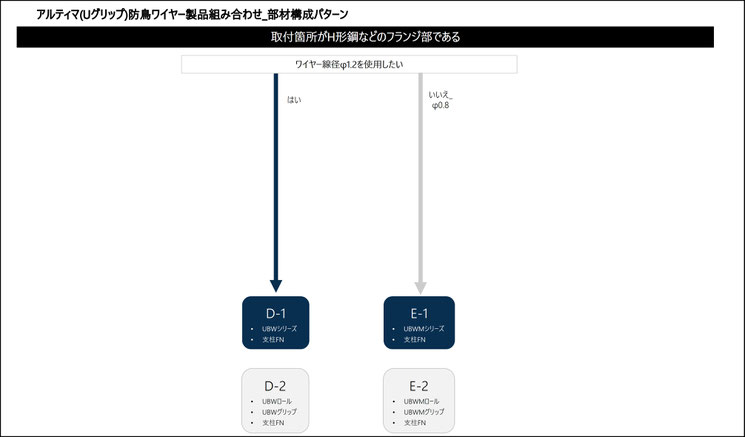

部材構成パターン_一般形鋼用フランジ部専用 UBS-FNシリーズ

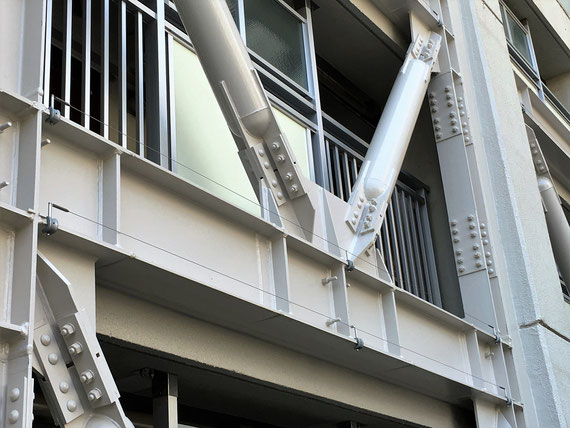

主に設置箇所がH型鋼部などの場合にご選択ください

一般形鋼用フランジ部専用支柱 UBS-FNシリーズ

D-1

D-2

E-1

E-2

ストライプ A：～H5,00

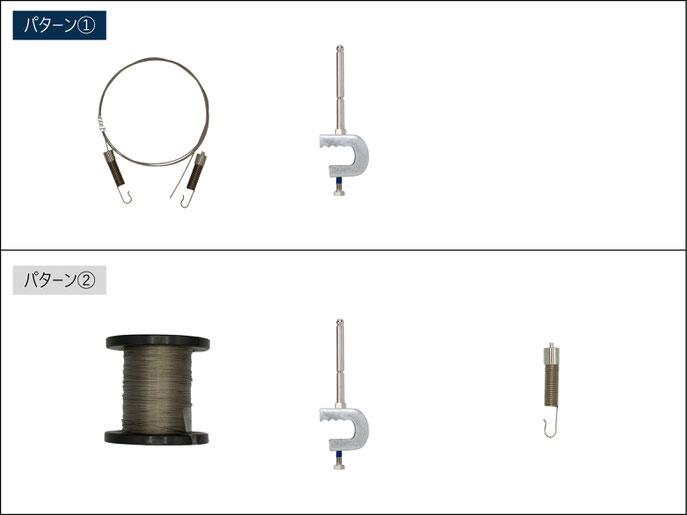

支柱UBS-FN_D-1、D-2

例：延長100m(φ1.2)、支柱ピッチ@2,000、フランジ部専用支柱(ワイヤー1段)		概算設計価格 (税抜)
パターン①：D-1	防鳥ワイヤー UBW-40×25組支柱UBS-FN3-1(フランジ厚9～24mm)×51本	213,000円
パターン②：D-2	防鳥ワイヤー UBW-100×1巻支柱UBS-FN3-1(フランジ厚9～24mm)×51本グリップ内蔵バネフック×50個	221,000円
パターン①はワイヤーセットでの納品となり、現場でのワイヤーカットが極力ないので、短時間での取付が可能です。パターン②はワイヤーロールでの納品となり、現場合わせですのでワイヤーカットが発生します。パターン①よりも取付時間はかかりますが、現場合わせが出来ますので、詳細な寸法が不明の場合はパターン②をお勧め致します。

ストライプ A：～H5,00

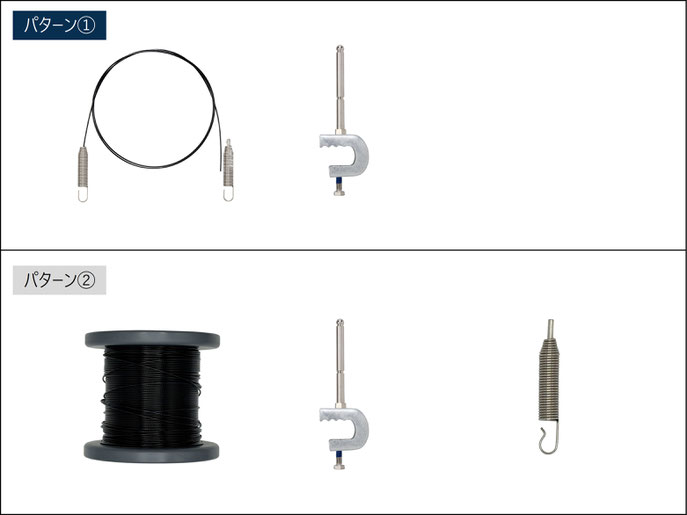

支柱UBS-FN_E-1、E-2

例：延長100m(φ0.8)、支柱ピッチ@2,000、フランジ部専用支柱(ワイヤー1段)		概算設計価格 (税抜)
パターン①：E-1	防鳥ワイヤー UBWM-40×25組支柱UBS-FN3-1(フランジ厚9～24mm)×51本	213,000円
パターン②：E-2	防鳥ワイヤー UBWM-100×1巻支柱UBS-FN3-1(フランジ厚9～24mm)×51本グリップ内蔵バネフック×50個	205,000円
パターン①はワイヤーセットでの納品となり、現場でのワイヤーカットが極力ないので、短時間での取付が可能です。パターン②はワイヤーロールでの納品となり、現場合わせですのでワイヤーカットが発生します。パターン①よりも取付時間はかかりますが、現場合わせが出来ますので、詳細な寸法が不明の場合はパターン②をお勧め致します。

設置手順

設置手順はUBWシリーズと同様、バネ部をフック支柱に引っ掛けるだけ、ワイヤーをループにし、カシメる必要がありません。
