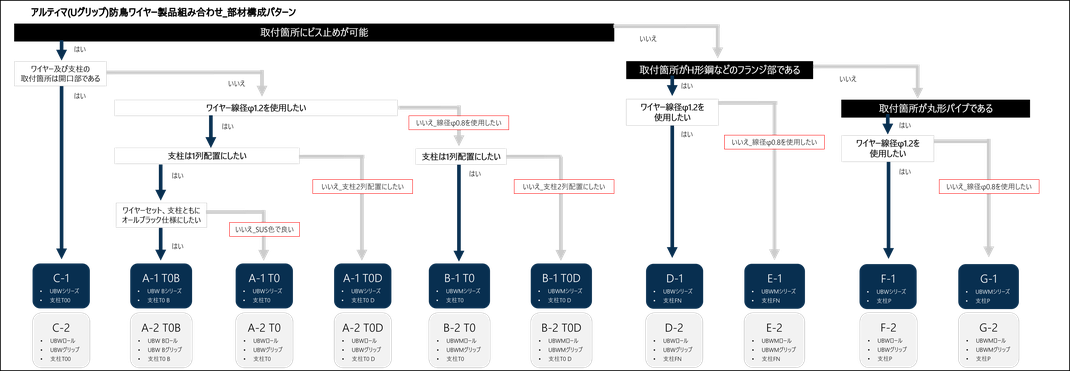

製品仕様_部材構成パターン①
|
※ バネ、グリップ、ワイヤーのセットなり、付属するワイヤー寸法以内で長さ調整は自由に行なえます。
※ ワイヤーの張り具合の目安は、目視で水平を保つ程度です。
※ 改良のため、予告なく形状・仕様を変更することがあります。
|

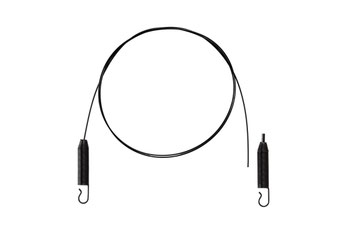

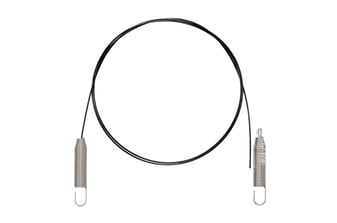

防鳥ワイヤーセット (Uグリップ防鳥ワイヤー＋バネ)_ワイヤー線径φ1.2
|
|
UBWシリーズ (ワイヤー線径φ1.2) UBW-Bシリーズ (ワイヤー線径φ1.2) |
|||||
|
品番 |
UBW-10 UBW-10B |
UBW-20 UBW-20B |
UBW-30 UBW-30B |
UBW-40 UBW-40B |
UBW-50 UBW-50B |
| ワイヤー長 | L=1,000mm | L=2,000mm | L=3,000mm | L=4,000mm | L=5,000mm |
| 材質 | バネ部：SUS304 グリップ部：真鍮 ワイヤー部：SUS304（7×7） | ||||
| 仕上げ |
UBWシリーズ：グリップ部：ニッケルメッキ UBW-Bシリーズ：バネ部：黒染め、グリップ部：黒クロメートメッキ |
||||
| 線径 | コーティングワイヤー Φ1.0～1.2mm(黒) | ||||
| 備考 | 設計図にご指定いただく際、「Φ1.2 Uグリップ防鳥ワイヤー」とご記載下さい。 | ||||
| 付属ワイヤー | 寸法以内で長さは自由に調整できます。 | ||||
※ 両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(50～55mm程度)です。
※ ワイヤーは黒色ナイロンコーティングです
|

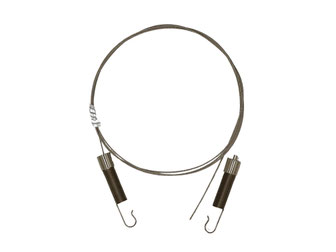

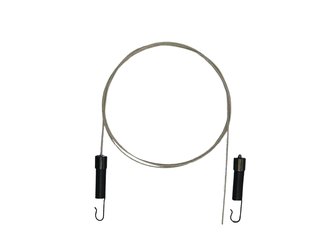

防鳥ワイヤーセット (Uグリップ防鳥ワイヤー＋バネ)_ワイヤー線径φ0.8
|
UBWMシリーズ (ワイヤー線径φ0.8) |
||||
|
品番 |
UBWM-10 |
UBWM-20 |
UBWM-30 |
UBWM-40 |
| ワイヤー長 | L=1,000mm | L=2,000mm | L=3,000mm | L=4,000mm |
| 材質 | バネ部：SUS304 グリップ部：真鍮 ワイヤー部：SUS304（7×7） | |||
| 仕上げ |
グリップ部：ニッケルメッキ |
|||
| 線径 | ステンレスワイヤー Φ0.63～0.80mm | |||
| 備考 | 設計図にご指定いただく際、「Φ0.8 Uグリップ防鳥ワイヤー」とご記載下さい。 | |||
| 付属ワイヤー |
寸法以内で長さは自由に調整できます。 |
|||
※ 両端のバネを張りすぎないように設置してください。両端バネの引っ張り目安は1.5倍(30mm程度)です。
※ ワイヤーはSUS色ステンレスです
|

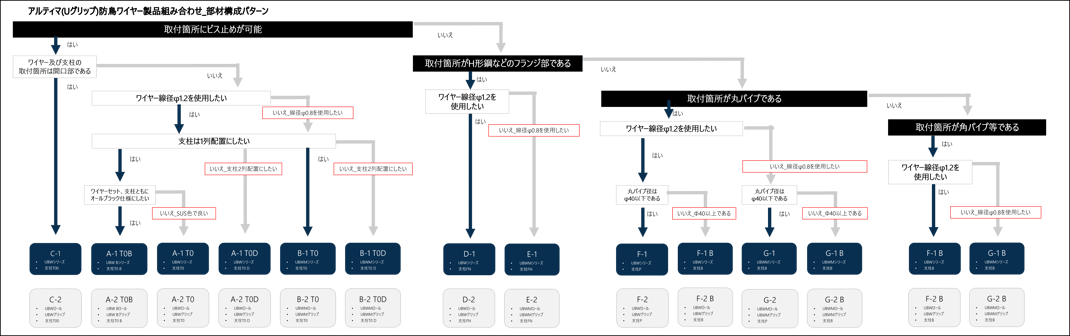

製品仕様_部材構成パターン②
|
※ 100mボビン巻きに対して、バネグリップ50個 (最低ロット)としてセット販売となります
※ バネグリップは弊社防鳥ワイヤー用のグリップとなります。他社ワイヤーに使用した場合、ワイヤーテンションがかからなかったり、グリップが効かない可能性がございます。 他社ワイヤーを使用されて不具合が生じた場合、当社は責任を負いかねますので、予めご了承下さい
※ 付属するワイヤー寸法以内で長さ調整は自由に行なえます。
※ ワイヤーの張り具合の目安は、目視で水平を保つ程度です。
※ 改良のため、予告なく形状・仕様を変更することがあります。
|
防鳥ワイヤーロールφ1.2＋グリップ内蔵バネフック
|
|
|
|
|
||
|
品番 |
UBW-100 |
UBWグリップ (φ1.2) |
UBW-Bグリップ (φ1.2) |
|
| ワイヤー長 | 100mロール | - | ||
| 材質 | SUS304 | バネ：SUS304 グリップ：真鍮 | ||
| 仕上げ | - | グリップ：ニッケルメッキ | ||
| 線径 |
コーティングワイヤー φ1.0～1.2mm (黒) |
- |
||
※ UBW-100はワイヤーL=5,000まで、支柱ピッチ@2,000を推奨致します。
※ ワイヤーはφ1.2は黒色ナイロンコーティングです
|
防鳥ワイヤーロールφ0.8＋グリップ内蔵バネフック
|
|
|
|
|||
|
品番 |
UBWM-100 |
UBWMグリップ (φ0.8) |
||
| ワイヤー長 | 100mロール | - | ||
| 材質 | SUS304 | バネ：SUS304 グリップ：真鍮 | ||
| 仕上げ | - | グリップ：ニッケルメッキ | ||
| 線径 |
ステンレスワイヤー Φ0.63～0.80mm |
- |
||
※ UBWM-100はワイヤーL=4,000、支柱ピッチ@2,000を推奨致します。
※ ワイヤーはφ0.8はSUS色ステンレスです
|
製品仕様_製品姿図 (PDF_DXF)_部材構成パターン①②共通
|
|

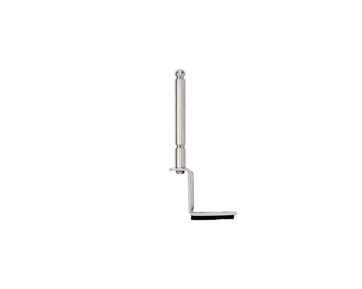

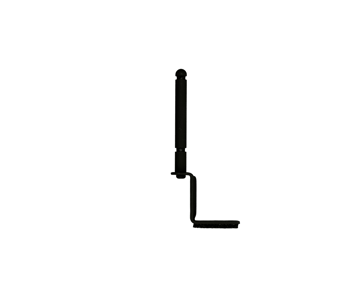

1列配置用支柱 (ワイヤー1段仕様、2段仕様)
|
|
UBS-T0シリーズ |
UBS-T0 Bシリーズ |
|||
|
品番 |
UBS-TO1 |
UBS-T02 |
UBS-T01 B | UBS-T02 B |
| ワイヤー段 | 1段 | 2段 | 1段 | 2段 |
| 材質 | SUS304 | |||
| 仕上げ | - | 黒つや消し塗装 | ||
| 備考 |
|
|||
|
|
【PDF】T0(B)×UBWMφ0.8 | |||
|
|
【DXF】T0(B)×UBWMφ0.8 | |||
※ 中間支柱は2,000mmピッチを目安に設置して下さい。
※ 写真はワイヤー2段仕様になります
※ 取付ビスは付属していません。取付箇所に合わせて、市販品をご使用ください。
※ 壁付けの場合は、支柱部を取り外し台座のみでご使用下さい。
※ 台座と支柱をつなぐビスを緩めることで、支柱のワイヤー通し孔の向きが変更できます。
※ 防水が必要な場合は、台座取付後ビス部に防水処理をして下さい
※ 黒塗装が剥がれる可能性がございますが、製品仕様上、問題ございません。
※ 施工手順書通りに、取り付けて頂ければ塗装は剥がれません。剥がれても支柱(SUS304)なので、錆び付きづらいです。
※ ワイヤー引っ掛け部分は、塗装が剥がれやすいですが、製品仕様上、問題ございません。
※ 支柱(UBS-T0シリーズ、UBS-T0 Bシリーズ）の取付は必ず構造物先端から30～40mm程度内側に施工して下さい。
際部への取付が困難な場合は、台座を90度回転させ支柱部を外側にせり出して下さい。
|

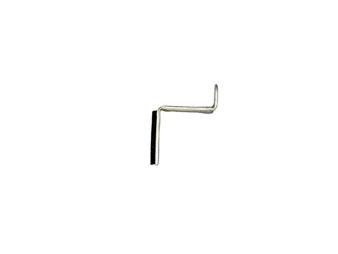

1列配置用支柱 (壁付け用台座のみ_ワイヤー1段仕様)
|
|
|
|
|
| 品番 | UBS-TO0 (壁付け台座のみ) | |
| ワイヤー段 | 1段 | |
| 材質 | SUS304 | |
| 備考 |
|
|
|
|
||
|
|
||
※ 取付ビスは付属していません。取付箇所に合わせて、市販品をご使用ください。
※ 防水が必要な場合は、台座取付後ビス部に防水処理をして下さい
※ 支柱UBS-T00 (壁付け用台座のみ)の取付は構造物上から100mm程度の高さに施工する事をお勧め致します。
|
2列配置用支柱 (ワイヤー1段仕様、2段仕様)
|
|
|
||||
|
品番 |
UBS-TO1 D |
UBS-T02 D |
||
| ワイヤー段 | 1段 | 2段 | ||
| 材質 | SUS304 | |||
| 備考 |
|
|||
|
【PDF】T0 D×UBWφ1.2
|
【PDF】T0 D×UBWMφ0.8 | |||
|
|
||||
※ 中間支柱は2,000mmピッチを目安に設置して下さい。
※ 写真はワイヤー2段仕様になります
※ 台座と支柱をつなぐビスを緩めることで、支柱のワイヤー通し孔の向きが変更できます。
※ 防水が必要な場合は、台座取付後ビス部に防水処理をして下さい
※ 支柱のの取付は必ず構造物先端から30～40mm程度内側に施工して下さい。 際部への取付が困難な場合は、台座を90度回転させ支柱部を外側にせり出して下さい。
|

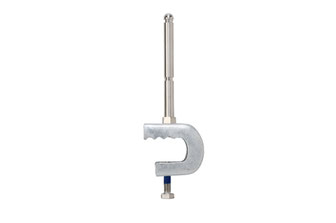

支柱一般形鋼用フランジ部専用支柱 (特許出願済) ※制震ダンパーを用いた制震工法に対応 (ワイヤー1段仕様、2段仕様)
|
|
||||||||||||
|
品番 |
UBS-FN1-1 | UBS-FN1-2 | UBS-FN2-1 | UBS-FN2-2 | UBS-FN3-1 | UBS-FN3-2 | ||||||
| ワイヤー段 | 1段 | 2段 | 1段 | 2段 | 1段 | 2段 | ||||||
| 適合フランジ厚 | 3～12mm | 3～16mm | 9～24mm | |||||||||
| 材質 | SUS304 (支柱部)、スチール (台座部) | |||||||||||
| 仕上げ | 溶融亜鉛メッキ | |||||||||||
| 付属 | Ｍ6 L=25 mm（振動に対応／緩み止め加工ボルト付） | |||||||||||
| 備考 |
|
|||||||||||
|
【PDF】FN×UBWφ1.2
|
【PDF】FN×UBWMφ0.8 | |||||||||||
|
|
【DXF】FN×UBWMφ0.8 | |||||||||||
※ 中間支柱は2,000mmピッチを目安に設置して下さい。
※ 写真はワイヤー2段仕様になります
※ 緩み止め加工ボルトを付属していますが、取付の際はしっかりとボルトを締めて下さい。
|

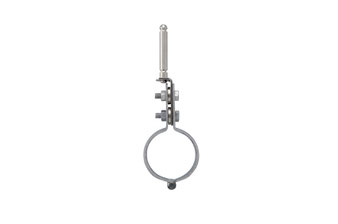

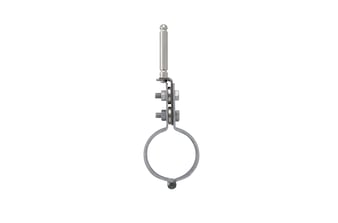

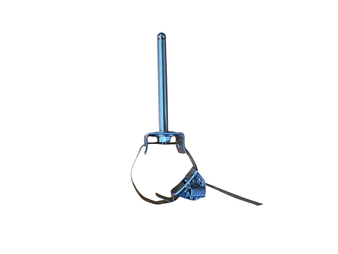

丸形パイプ専用支柱 (ワイヤー1段仕様、2段仕様)
|
|
||||||||||||
|
品番 |
UBS-P1-1 | UBS-P1-2 | UBS-P2-1 | UBS-P2-2 | UBS-P3-1 | UBS-P3-2 | ||||||
| ワイヤー段 | 1段 | 2段 | 1段 | 2段 | 1段 | 2段 | ||||||
| 適合パイプサイズ | φ27.2mm | φ42.7mm | φ60.5mm | |||||||||
| 材質 | SUS304 (支柱部)、溶融亜鉛 (金具部) | |||||||||||
| 仕上げ | 溶融亜鉛メッキ | |||||||||||
| 付属 | Ｍ6ボルト×2 | |||||||||||
| 備考 |
|
|||||||||||
|
【PDF】P×UBWφ1.2
|
【PDF】P×UBWMφ0.8 | |||||||||||
|
|
【DXF】P×UBWMφ0.8 | |||||||||||
※ 中間支柱は2,000mmピッチを目安に設置して下さい。
※ 写真はワイヤー2段仕様になります
※ 金具部もステンレス対応し、仕上げもステンレス化が可能です。別途御見積となります。
