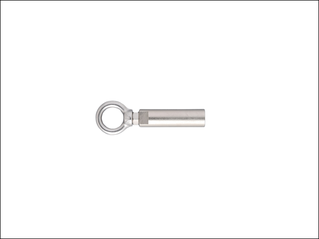

     高さによる納まり標準構成 【アイボルト付き支柱】







    左図：高さ 約5,000まで



    		右図：高さ 約5,000 ～ 約8,000まで

    パターン①

    ワイヤーセット

    • 被膜φ6スパイラルワイヤーセット ×1本

    • ※ 振れ止めなしで取付可能
    •  被膜φ6スパイラルワイヤーセット ×1本
    • 中間振れ止め用 支柱＋α (推奨)

    パターン②

    ワイヤーロール＋

    グリップ内蔵バネフック

    • 被膜φ6スパイラルワイヤーロール

    •

      グリップ内蔵バネフック×2個

    • ※ 振れ止めなしで取付可能
    • 被膜φ6スパイラルワイヤーロール
    • グリップ内蔵バネフック×2個
    • 中間振れ止め用 支柱＋α (推奨)

     ワイヤーセット1本辺りの荷重値は上端、下端各アイボルト付き支柱に5kg～10kg程度になります。



    【施工事例】アイボルト付き支柱仕様

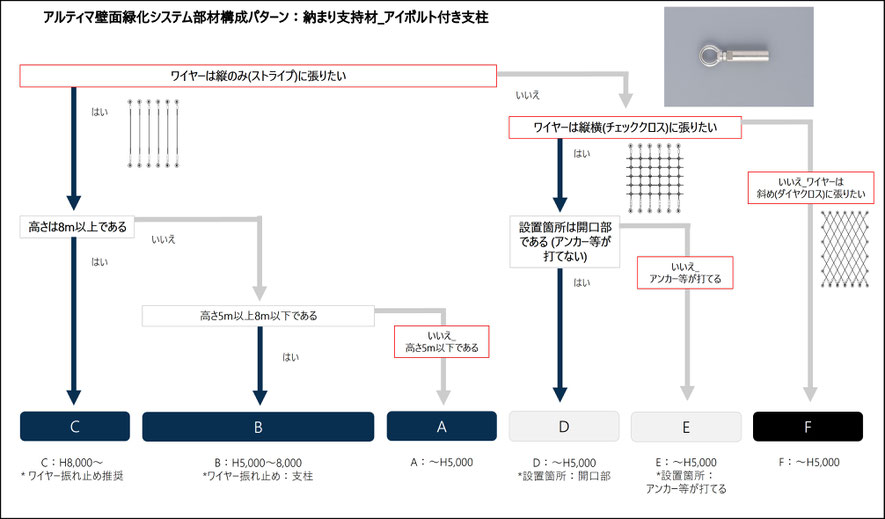

     部材構成パターン 【アイボルト付き支柱】





    ストライプ (縦のみ)





    A：～H5,000



    B：H5,000～8,000

    C：H8,000～

    -

    振れ止め：支柱

    振れ止め推奨



    チェッククロス (縦×横)



    		ダイヤクロス (斜め)



    D：～H5,000



    		E：～H5,000 F：～H5,000
    アンカー等が打てない開口部に設置 アンカー等が打てる壁面に設置 H5,000以上も設置可能

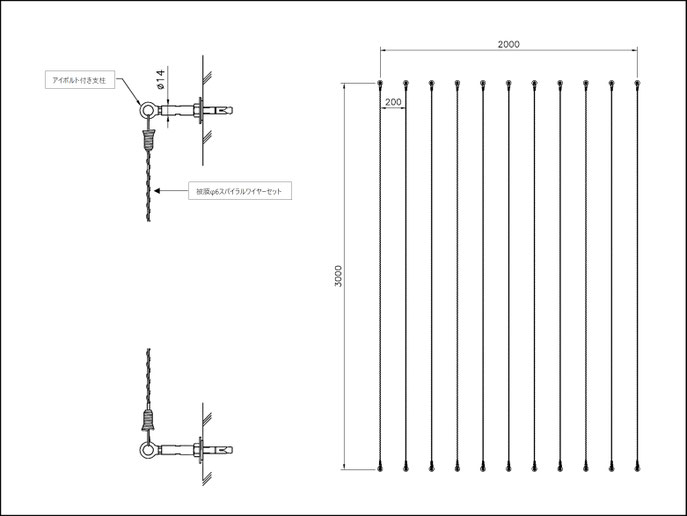

     ストライプ A： ～H5,000



     ストライプ A： ～H5,000



    ※ 中間振れ止め不要





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×11本
    • アイボルト付き支柱×22本
    		120,000円
    パターン②
    • スパイラルワイヤーロール100m×1巻
    • グリップ内蔵バネフック×22個
    • アイボルト付き支柱×22本
    		199,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF

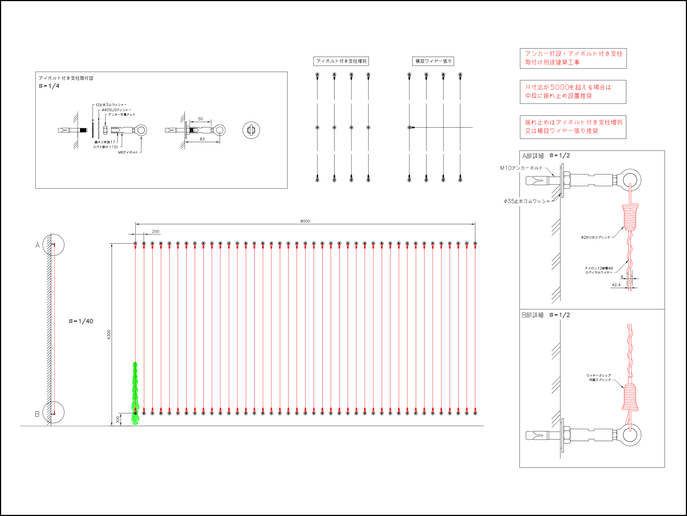

     ストライプ B：  H5,000～8,000



     ストライプ B：  H5,000～8,000



    ※ 中間振れ止め：アイボルト付き支柱＋被膜φ6 スパイラルワイヤーセット





    寸法例：W4,000mm×H6,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=6,200×21本
    • アイボルト付き支柱×42本
    • 振れ止め用 アイボルト付き支柱×21本
    		339,000円
    パターン②
    • スパイラルワイヤーロール100m×2巻
    • グリップ内蔵バネフック×42個
    • アイボルト付き支柱×42本
    • 振れ止め用 アイボルト付き支柱×21本
    		451,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF




     ストライプ C：  H8,000～



     ストライプ C：  H8,000～



    ※ 中間振れ止め：アイボルト付き支柱＋被膜φ6 スパイラルワイヤーセット





    寸法例：W4,000mm×H15,000mm (ワイヤーピッチ@200mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=7,700×40本
    • アイボルト付き支柱×60本
    • 振れ止め用 アイボルト付き支柱×40本
    		622,000円
    パターン②
    • スパイラルワイヤーロール100m×4巻
    • グリップ内蔵バネフック×80個
    • アイボルト付き支柱×60本
    • 振れ止め用 アイボルト付き支柱×40本
    		817,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • ワイヤーピッチは@200～300を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。




    DXF




     チェッククロス D： ～H5,000 (開口部)



     チェッククロス D： ～H5,000 (開口部)



    ※ M10アンカーボルト等が打てない躯体：開口部での仕様になります





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)



    		概算設計価格 (税抜)
    パターン①
    • φ3 ステンレスワイヤーセット L=3,200×11本
    • アイボルト付き支柱×22本
    • φ3 ロット棒 L=2,000×4本
    • 連結金具 グリーンガイド×24個
    		168,000円
    パターン②

    -

    		-
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • 縦と横を構成するワイヤーピッチは自由に計画出来ます
    • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 連結金具：グリーンガイドはワイヤーピッチ@200までは、縦ワイヤー1本飛ばしで設置、ワイヤーピッチ@200以上は、縦ワイヤー1本に付き、1本設置
    • 横段：ボルト支柱も可




    DXF

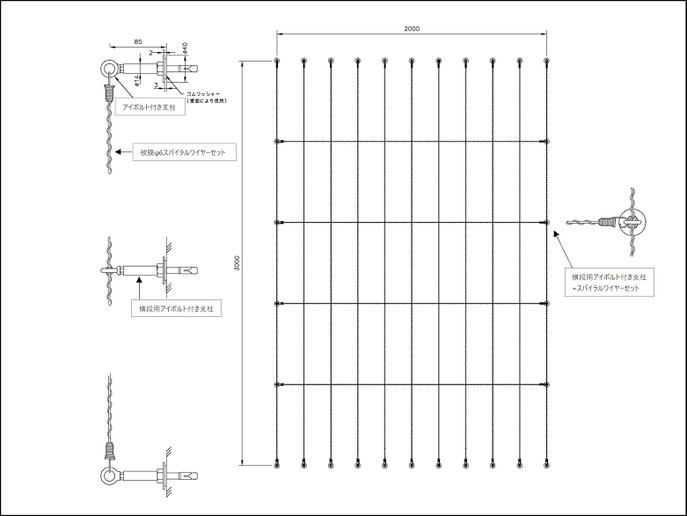

     チェッククロス E： ～H5,000



     チェッククロス E： ～H5,000



    ※ M10アンカーボルト等が打てる壁面に設置

    ※ H5,000以上も可能





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×600mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=3,200×11本
    • アイボルト付き支柱×22本
    • 横段用 被膜φ6 スパイラルワイヤーセット L=2,200×4本
    • 横段用 アイボルト付き支柱×8本
    		161,000円
    パターン②
    • スパイラルワイヤーロール100m×1巻
    • グリップ内蔵バネフック×30個
    • アイボルト付き支柱×22本
    • 横段用 アイボルト付き支柱×8本
    		238,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • 縦と横を構成するワイヤーピッチは自由に計画出来ます
    • 通常は、縦@200～300×横@400～600を基準とします。植栽の種類などに合わせて、ピッチをご検討下さい。
    • 横段：ボルト支柱でも可




    DXF




     ダイヤクロス F： ～H5,000



     ダイヤクロス F： ～H5,000



    ※ H5,000以上も可能





    寸法例：W2,000mm×H3,000mm (ワイヤーピッチ@200mm×250mm×500mm)



    		概算設計価格 (税抜)
    パターン①
    • 被膜φ6 スパイラルワイヤーセット L=7,200×7本
    • 被膜φ6 スパイラルワイヤーセット L=3,700×2本
    • アイボルト付き支柱×28本
    		149,000円
    パターン②
    • スパイラルワイヤーロール100m×1巻
    • グリップ内蔵バネフック×18個
    • アイボルト付き支柱×28本
    		210,000円
    • アンカーボルト及び取付工事費用、植栽費用、メンテナンス費用は含まれておりません
    • 縦と横を構成するワイヤーピッチは自由に計画出来ます
    • 植栽の種類などに合わせて、ピッチをご検討下さい。
    • 横段：ボルト支柱でも可
