活用バリエーション

    ディスプレイ

    1-1. アジャスター突っ張りタイプ：アルミ製緑化レール仕様

    ※　アクリル材の確保が困難となっており、ハンギングケースF、Gの出荷は未定となっております。詳細は弊社までお問い合わせ下さい。



    トップ(ディスプレイ)



    		使用事例 よくある質問
    • 1-2 突っ張り式_2×4材

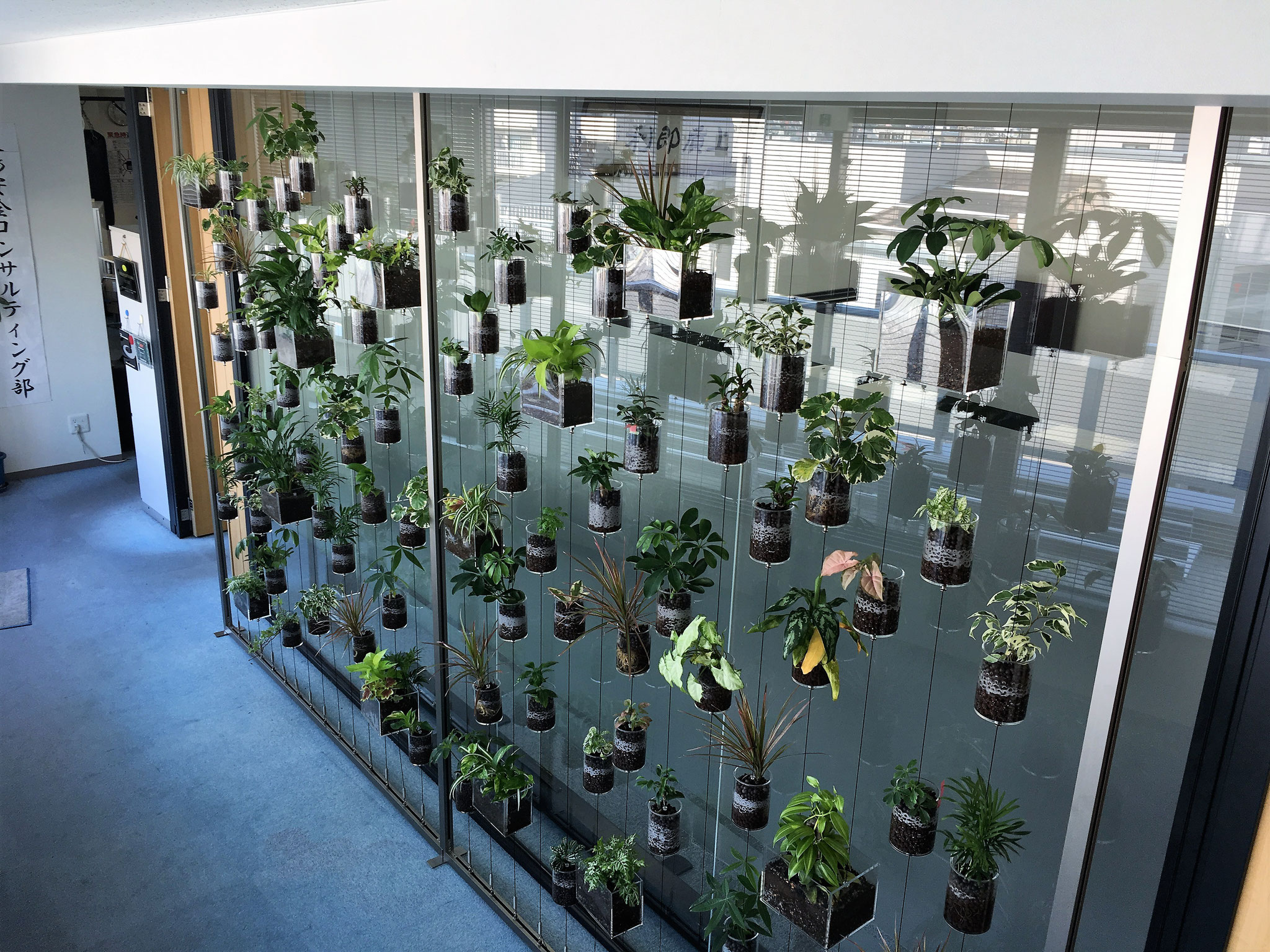

    アルミ製レール×ディスプレイ



    • 横レールの高さ位置を自由に決めて、設置出来る。枠内を絵画の額縁の様に捉え、空間を自由に演出出来ます。
    • 本システムの特長である、ワイヤー上に取り付けたハンギングアイテムは上下に移動出来るので、レイアウトも自由に変更できます。
    • ハンギングアイテムの取付も簡単に出来るので、アイテムの増減も可能です。

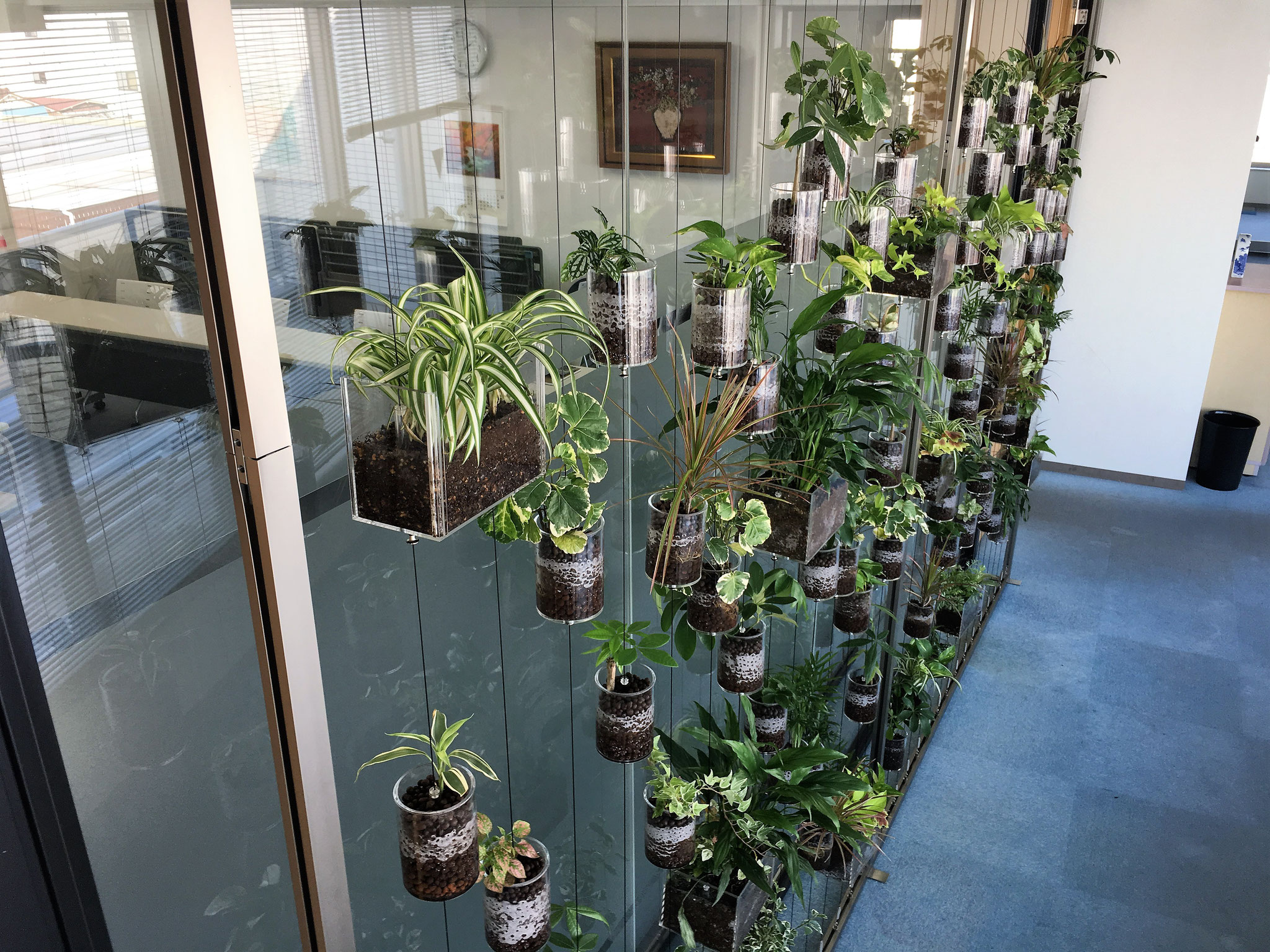

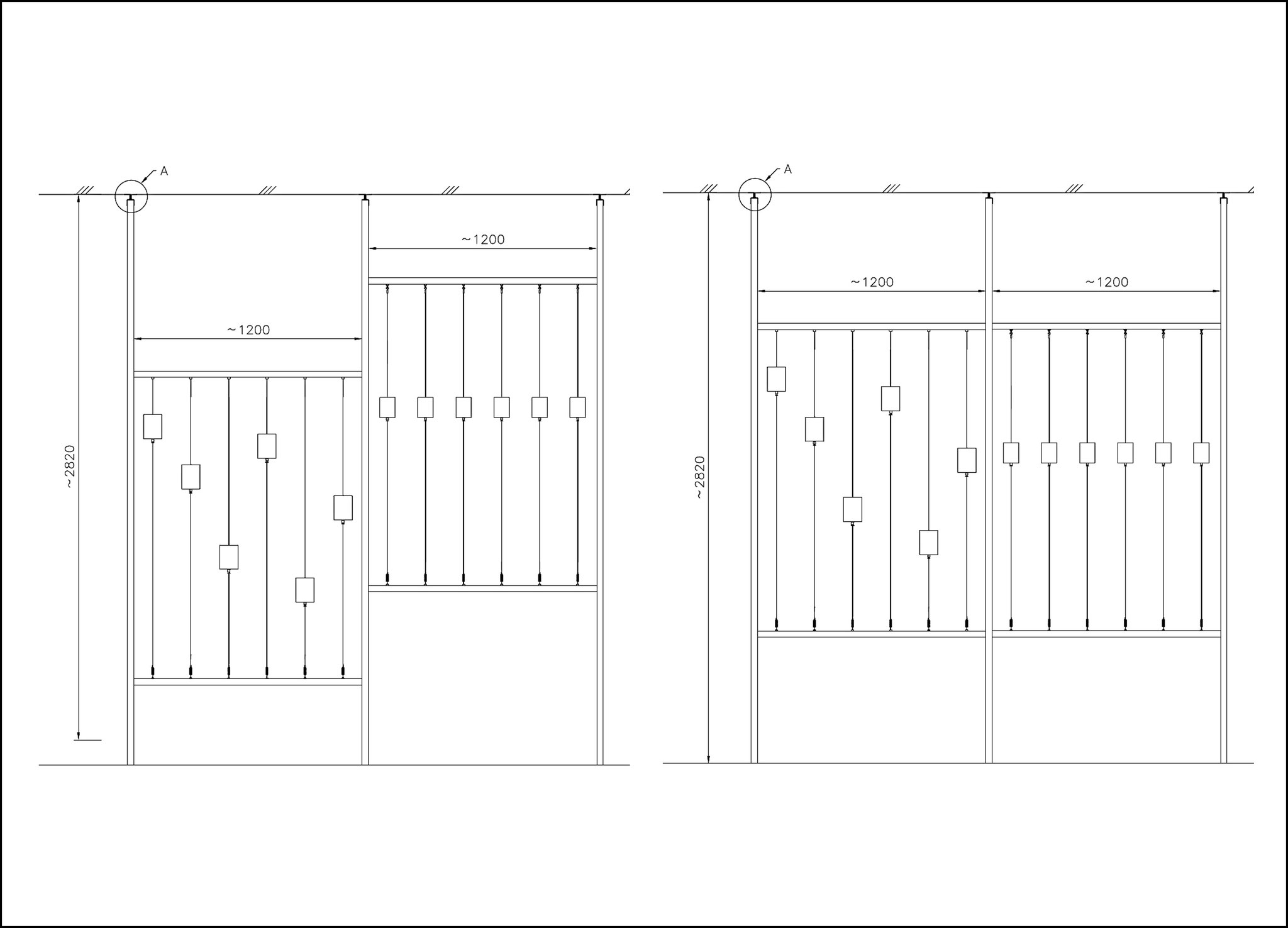

    ジョイントする事で広がるレイアウトパターン



    • レールを追加する事で、レール枠毎に高さの異なるレイアウトにする事が可能
    • 同じ高さのレイアウトにする事も可能

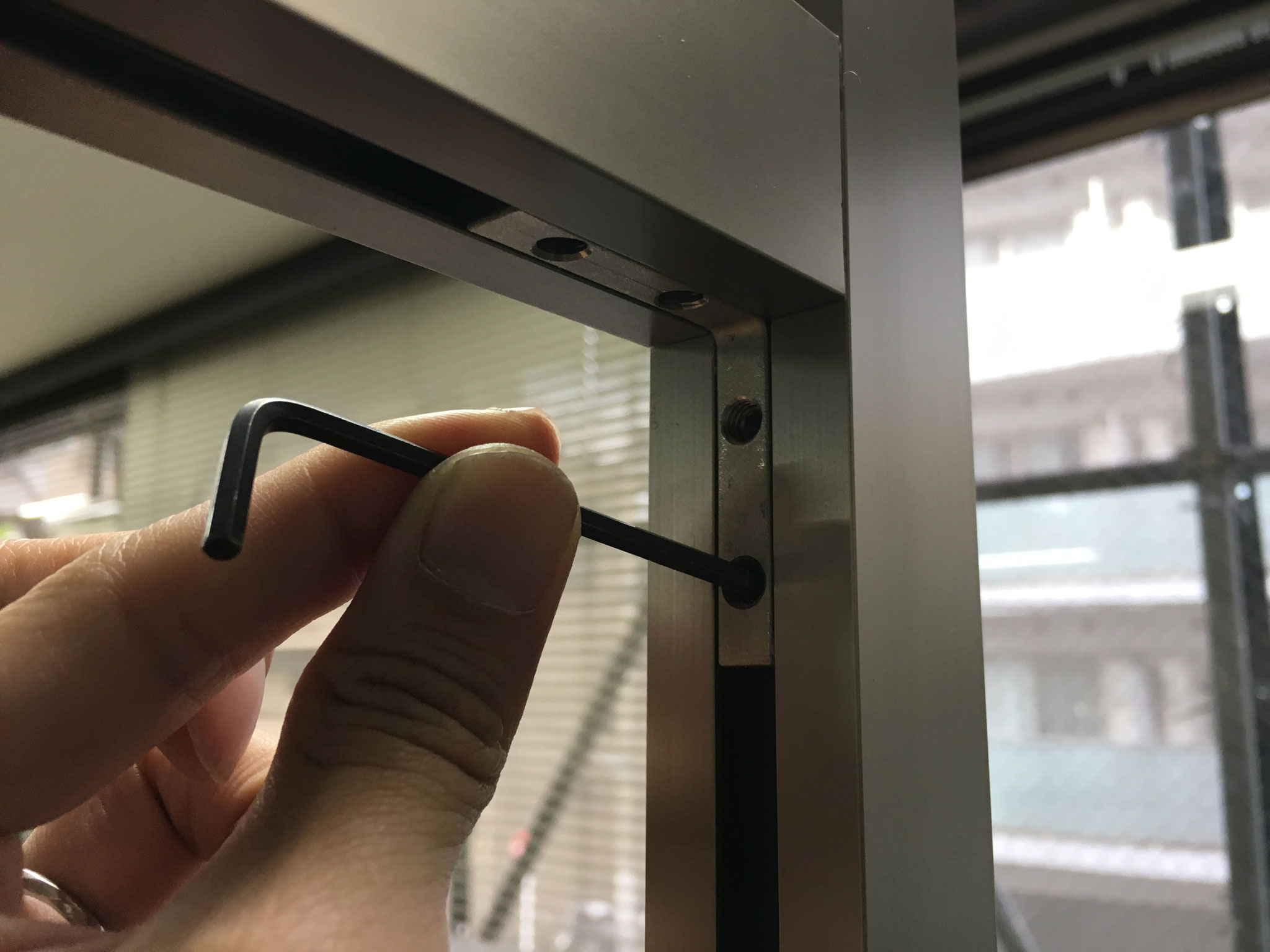

    • 縦レールに固定しているコーナーピースを緩めれば、横レールの位置を変えられます。





    1-1. 突っ張り式_アルミ製緑化レール



    		1-2. 突っ張り式_2×4材
    条件 設置場所にビス止め、穴あけが出来ない
    寸法 幅1,200mm以内×高さ2,800以内 幅1,200mm以内×高さ2,440以内
    備考 幅：1,200mm以上の場合は、レール本数、2×4材数を増やす事で対応可能




    詳細はこちら



    *現在、お取り扱いしておりません





    2-1. ビス止め取付式_

    アルミ製緑化レール



    2-2. ビス止め取付式_

    インテリア・アンカーレール

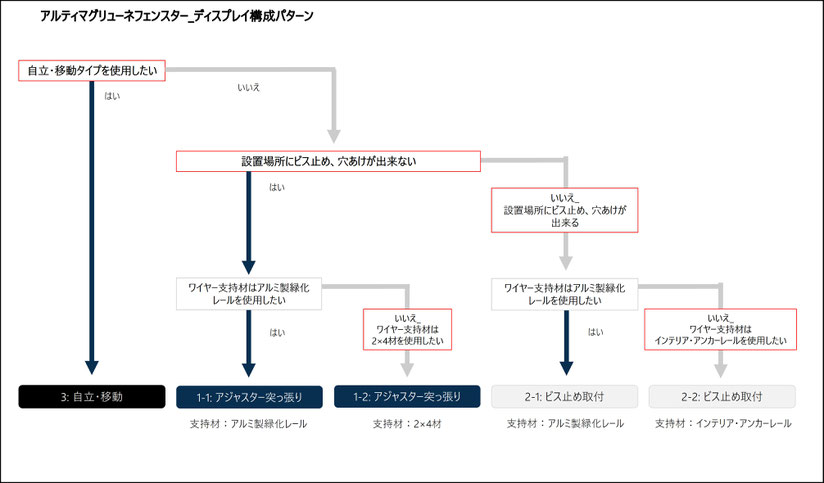

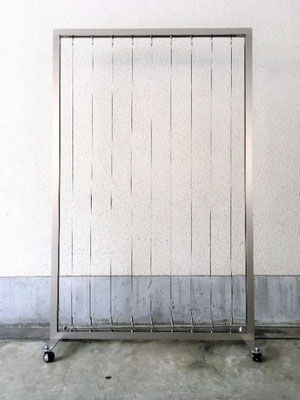

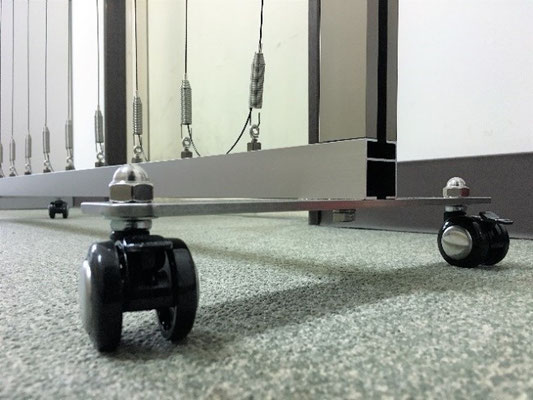

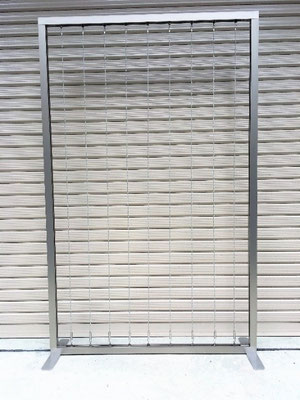

    		3. 自立・移動 ライティングレール
    条件 設置場所にビス止め、穴あけが出来る どこでも -
    寸法 幅2,000mm以内×高さ制限なし 幅1,000mm以内×高さ2,000以内×奥行300mm -
    備考 幅：2,000mm以上の場合は、レール本数を増やす事で対応可能 幅：1,000mm以上の場合は、レール本数を増やす事で対応可能 -




    詳細はこちら



    詳細はこちら

    詳細はこちら

    		詳細はこちら



     重要：事前準備

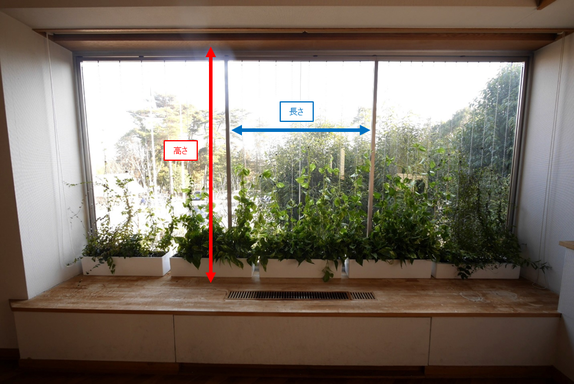

    取り付けるところの【高さ】を採寸してください！



    レールを設置したい場所の天井高をメジャーなどを使い採寸します。

    場所によって天井の高さが変わる恐れがあるため、必ずレールを設置したい場所の天井高を測ってください。

    天井の採寸は天井に対し、まっすぐ垂直にメジャーを伸ばし、ミリ単位で細かく採寸してください。



    【高さ】は、2,800mm以内になります。

    【長さ】は、1,200mm以内になります。

    ※1,200mm以上をご希望の場合は、レール本数を増やす事で対応可能です。



    最後に取り付けるワイヤー本数をご確認下さい。

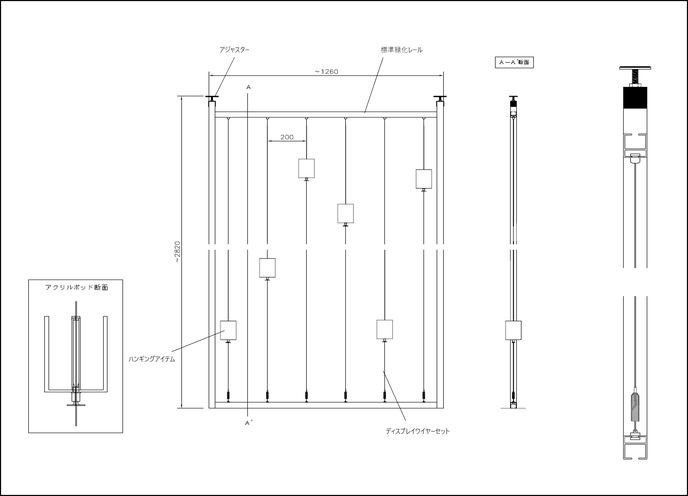

     設置方法_1-1. アジャスター突っ張りタイプ：アルミ製緑化レール仕様





    標準仕様



    寸法：幅 1,200mm以内 × 高さ 2,800mm以内

    ※空間に設置する場合、天井部とアルミ製レールをアジャスターで突っ張る事が出来る箇所に限ります。

    ※幅1,200mm以上に関しても、対応は可能です。 その場合、レール本数が増えますので、別途ご相談ください。

    ※高さ2,800mm以上関しては、安全上の問題もあり、対応出来ません。

    設置方法
    設置手順書 (PDF)



     セットラインアップ



    ※ A、Bタイプになります

    ※ C、Dタイプになります





    1-1：アジャスター突っ張りタイプ (アルミ製緑化レール仕様)



    		概算設計価格 (税抜)
    Aタイプ：W1,000×H2,800
    • φ1.2 ディスプレイワイヤーセット L=3,000 (グリップなし)×5本
    • アルミ製緑化レール L=2,000×1本
    • アルミ製緑化レール L=4,000×2本
    • コーナーピース×4個
    • アジャスター×2個
    		50,000円
    Bタイプ：W1,200×H2,800
    • φ1.2 ディスプレイワイヤーセット L=3,000 (グリップなし)×6本
    • アルミ製緑化レール L=2,000×2本
    • アルミ製緑化レール L=4,000×2本
    • コーナーピース×4個
    • アジャスター×2個
    		59,000円
    Cタイプ：W2,000×H2,800
    • φ1.2 ディスプレイワイヤーセット L=3,000 (グリップなし)×10本
    • アルミ製緑化レール L=2,000×4本
    • アルミ製緑化レール L=4,000×3本
    • コーナーピース×8個
    • アジャスター×3個
    		100,000円
    Dタイプ：W2,400×H2,800
    • φ1.2 ディスプレイワイヤーセット L=3,000 (グリップなし)×12本
    • アルミ製緑化レール L=2,000×4本
    • アルミ製緑化レール L=4,000×3本
    • コーナーピース×8個
    • アジャスター×3個
    		107,000円

    ※ Cタイプ：幅 2,000mmをレール L=1,000mm×2とし、高さ 2,800mmのレールを中間に入れます

    ※ Dタイプ：幅 2,400mmをレール L=1,200mm×2とし、高さ 2,800mmのレールを中間に入れます

    ※ セットラインアップにはハンギングアイテムは含まれておりません。

    ※ 上記セットラインアップ以外の寸法等については、別途ご相談下さい。

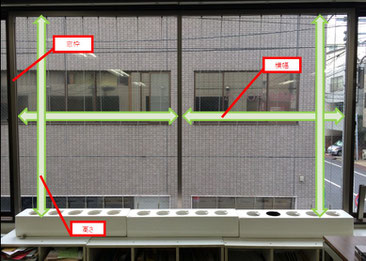

     【重要】アジャスター突っ張り式用 窓枠の測り方



    本製品は対象窓枠の内寸法(幅、高さ)をミリ単位で測っていただく必要があります
    測っていただいた内寸法に応じて、レールをカットし、必要ワイヤー本数と共に出荷をさせていただきます。



     ご使用時の注意事項



    • 容器を洗う際は、中に取り付けてあるガイドパイプを取り外してから行ってください。取り外さずに洗うと、ガイドパイプが折れる可能性がございます。
    • 容器底の底面部に水漏れ防止の為に取り付けてるワッシャーが外れると水漏れする可能性がございます。
    • 容器を洗うなど、ガイドパイプを取り外した後、ワッシャーをしっかり取り付けてご使用下さい。
    • ガイドパイプに衝撃がかかると折れる可能性がありますので、ワイヤーに取り付ける際や容器を取り扱う際はご注意ください
    • ハンギングポッドの荷重値は2kgまで、ハンギングケースの荷重値は4kgまでとなっております。
