活用バリエーション
ディスプレイ
2-1. ビス止め取付タイプ：アルミ製緑化レール仕様
※ アクリル材の確保が困難となっており、ハンギングケースF、Gの出荷は未定となっております。詳細は弊社までお問い合わせ下さい。
|

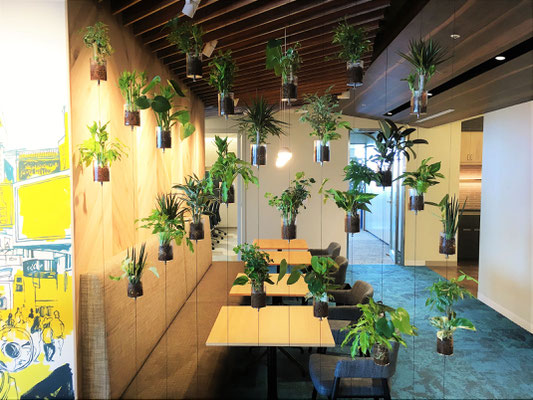

レイアウト変更例
|
|
Before
|
|
After
|
- ハンギングアイテムをワイヤーに通す事で設置出来ます
- ハンギングアイテム底面部に取り付けてあるパーツを下に引く事で下に移動出来、上に移動させたい時は、そのまま上に押し上げれば移動出来ます

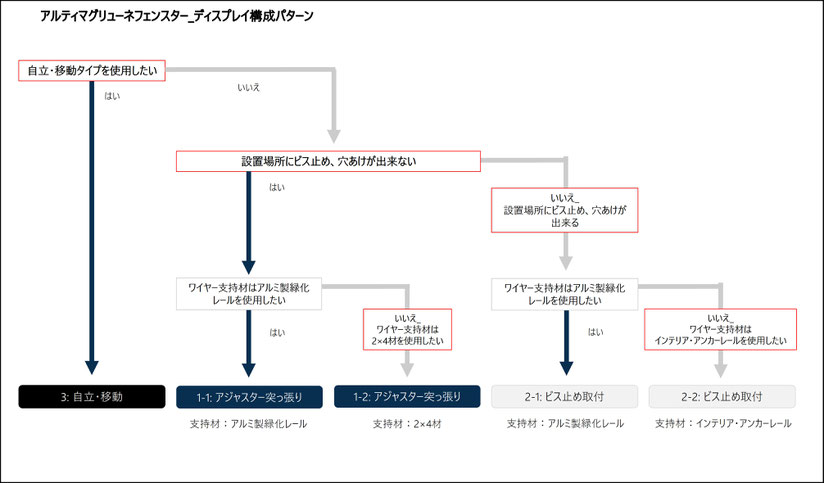

| 1. アジャスター突っ張りタイプ | 2. ビス止め取付タイプ | 3. 自立・移動タイプ | ライティングレール | |||
| 条件 | 設置場所にビス止め、穴あけが出来ない | 設置場所にビス止め、穴あけが出来る | どこでも | - | ||
| 幅 | 1,200mm以内 | 1,200mm以内 | 2,000mm以内 | 2,000mm以内 | 1,000mm以内 | - |
| 高さ | 2,800mm以内 | 2,440mm以内 | 制限なし | 制限なし | 2,000mm以内 | - |
| 奥行 | - | - | - | - | 300mm | - |
| 備考 | *1 | *1 | *2 | *2 | *3 | - |
|
|
|
|
|
|
|
|
1-1. アルミ製緑化レール |
1-2. 2×4材 |
2-1. アルミ製緑化レール |
2-2. インテリア・アンカーレール |
3. 自立・移動 |
ライティングレール | |
|
|
*現在、お取り扱いしておりません |
詳細はこちら | ||||
*1 幅：1,200mm以上の場合は、レール本数、2×4材数を増やす事で対応可能
*2 幅：2,000mm以上の場合は、レール本数を増やす事で対応可能
*3 幅：1,000mm以上の場合は、レール本数を増やす事で対応可能
|

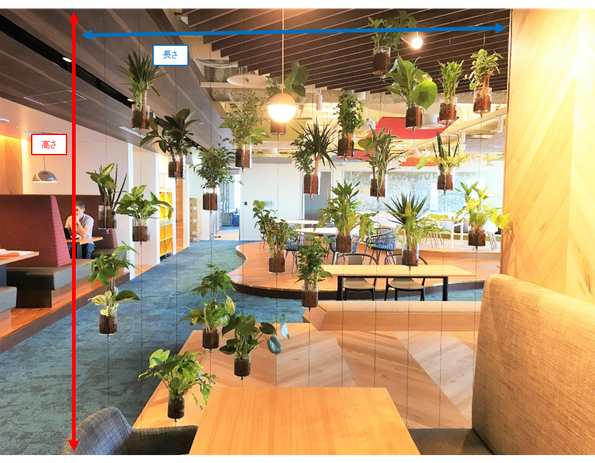

重要：事前準備
|
取り付けるところの【高さ】を採寸してください！
レールを設置したい場所の天井高をメジャーなどを使い採寸します。
場所によって天井の高さが変わる恐れがあるため、必ずレールを設置したい場所の天井高を測ってください。
天井の採寸は天井に対し、まっすぐ垂直にメジャーを伸ばし、ミリ単位で細かく採寸してください。
【高さ】に制限はありません。
【長さ】は、2,000mm以内になります。
※2,000mm以上をご希望の場合は、レール本数を増やす事で対応可能です。
最後に取り付けるワイヤー本数をご確認下さい。
|
設置方法_2-1. ビス止め取付タイプ：アルミ製緑化レール仕様
|
| 取付カ所 |
|
※ 下端(床部)にレールを施工せず、上端(天井部)のみのレール施工も可能
|
セットラインアップ
|
| 2-1：ビス止め取付タイプ (アルミ製緑化レール仕様) | 概算見積価格 (税抜) | |
| W1,200×H2,800 |
φ1.2 ディスプレイワイヤーセット L=3,000×6本他 |
28,000円 |
|
上端：アルミ製緑化レール L=2,000 |
下端：インテリア・アンカーレール L=1,200 |
φ1.2 ディスプレイワイヤーセット L=3,000 |
|
|
|
※ セットラインアップにはハンギングアイテム等は含まれておりません。
※ 上記セットラインアップ以外の寸法等については、別途ご相談下さい。
|
ご注意
|
※ ご使用時の注意事項
- レール1枠にかかる耐荷重は20kgまでとして下さい。重さにより横レールが歪み、倒れる可能性がございます。これは実験値であり、設置場所等によって条件が変わる為、保証するものではありません。
- アルティマ グリューネ・フェンスター【ディスプレイ】は屋内用です。
- アジャスターはレールに装着する事でビス、ネジ、釘を使わずレールを床と天井に突っ張る事を目的にした商品です。
- 下地のしっかりした場所に設置してください。下地の弱いところに設置すると転倒の原因となったり、天井を破損する恐れがあります。
- 傾斜した下地、床面には設置しないでください。転倒の原因となります。
- 床と垂直に設置してください。斜めに設置すると転倒の原因となります。
- 適用レール高さ＋アジャスターは一般家庭の天井の高さを想定した商品です。
- レール＋アジャスターは縦突っ張り専用です。横向きには使用しないでください。
※ ハンギングアイテムの取付に関して
- ワイヤーを下端レールに取り付けた後、余分なワイヤーはレールのスリットに入れてください。ワイヤーをカットし過ぎてしまうと、ハンギングアイテムを再度取付ける際、引っ張りしろが少なく、ワイヤーに適度なテンションをかけるのが難しくなる為、あまりカットをしない事をお勧めします。
- ハンギングアイテム取り外しの際、バネ部を上に持ち上げながら、先端ピンを押してください。バネ部を持ち上げずにワイヤーを抜こうとすると、ワイヤーが痛む可能性があります。
- ハンギングポットの荷重値は2kgまで、ハンギングケースの荷重値は4kgまでとなっております。
